Скрытая борьба: почему пластины шиберного затвора преждевременно выходят из строя при разливке стали

Критическая роль пластин шиберного затвора в современном сталепроизводстве

В центре каждого сталелитейного завода идёт незаметная, но ожесточённая борьба. Пластины шиберного затвора — эти скромные огнеупорные детали — являются последней линией обороны между расплавленной сталью при 1600 °C и катастрофическими авариями. Эти высокоточные элементы регулируют поток жидкой стали из стальных ковшей и промежуточных ковшей, становясь незаслуженными героями процесса непрерывного литья.

И всё же, несмотря на их ключевое значение, преждевременный выход из строя пластин шиберного затвора остаётся одной из самых дорогостоящих проблем для сталепроизводителей. Понимание причин этих отказов — это не просто теоретический вопрос, а ключ к сокращению простоев, повышению безопасности и экономии миллионов долларов на эксплуатационных расходах.

Двусторонний риск: два основных механизма разрушения

Термомеханическое разрушение: удар, который запускает весь процесс

Представьте, что вы погружаете заморожённый стакан в кипящую воду — а затем умножите этот термический удар в тысячу раз. Именно это происходит, когда пластина шиберного затвора при комнатной температуре внезапно контактирует со сталью при 1600 °C.

Физика разрушения:

Перепад температур: мгновенное изменение ~1400 °C

Термические напряжения превышают прочность материала

Вокруг разливного отверстия образуются радиальные микротрещины

Каждый тепловый цикл распространяет существующие трещины

Эти микротрещины — не просто внешний дефект, а настоящие тропы для химической эрозии. Как трещины в плотине, они открывают путь расплавленной стали и шлаку вглубь огнеупорной структуры, ускоряя разрушение изнутри.

Реальное воздействие: Типичная пластина шиберного затвора выдерживает 4–7 термических циклов за одну плавку. Каждый цикл экспоненциально увеличивает трещины, сокращая срок службы на 60 %.

Термохимическая война: когда химия становится врагом

Если термический удар инициирует повреждение, то химическая эрозия завершает его. Взаимодействие огнеупорных материалов с расплавленной сталью создаёт идеальные условия для деградации.

Химические процессы разрушения:

Атака окисления углерода:

Высококислородные стали окисляют углерод в составе материала

Образуется пористая структура, ослабляющая матрицу

Расплавленная сталь проникает в поры

Возникает прилипание и отслаивание поверхности

Разрушение муллита:

Муллит (3Al₂O₃·2SiO₂) разлагается в экстремальных условиях

Преобразуется в пористые кристаллы корунда

Разрушается плотная эвтектическая структура

Прочность снижается на 40 %

Воздействие металлических элементов:

Железо/марганец: образуют легкоплавкие соединения (2FeO·SiO₂ при 1205 °C, MnO·SiO₂ при 1291 °C)

Кальций: формирует алюминаты кальция (2CaO·Al₂O₃·SiO₂ при 1327 °C, 12CaO·7Al₂O₃ при 1392 °C)

Особенности разных марок стали: универсального решения не существует

Различные марки стали создают специфические условия эрозии:

Раскисленная сталь

Относительно низкое содержание кислорода

Отлично работают пластины Al₂O₃–ZrO₂–C

Достижима непрерывная разливка на несколько плавок

Высококислородная, высокомарганцевая сталь

Агрессивная химическая атака

Требуются составы MgO–C или MgO·Al₂O₃–C

Ниже устойчивость к термоударам, но выше химическая стойкость

Сталь, обработанная кальцием

Самая агрессивная коррозионная среда

Полностью исключаются материалы на основе Al₂O₃

Необходимы составы ZrO₂ или MgO–C

Решение: наука о материалах в сочетании с грамотной эксплуатацией

Современные материальные решения:

Композиты Al₂O₃–ZrO₂–C

Высочайшая устойчивость к термическим ударам

Идеальны для раскисленной стали

Срок службы: 4–7 плавок в зависимости от условий

Системы MgO-C:

Превосходная химическая стойкость

Оптимальны для сталей, обработанных кальцием

Ниже устойчивость к термоударам, но выше химическая стабильность

Материалы с модификацией ZrO₂

Высшая коррозионная стойкость

Более высокая стоимость, но значительно увеличенный срок службы

Лучший выбор для экстремальных химических сред

Оптимальные эксплуатационные практики:

Прогрев: нагревать пластины до 800–1000 °C перед использованием

Подбор материала под марку стали: с учётом химических особенностей плавки

Точность монтажа: плоскость скольжения ≤0,05 мм

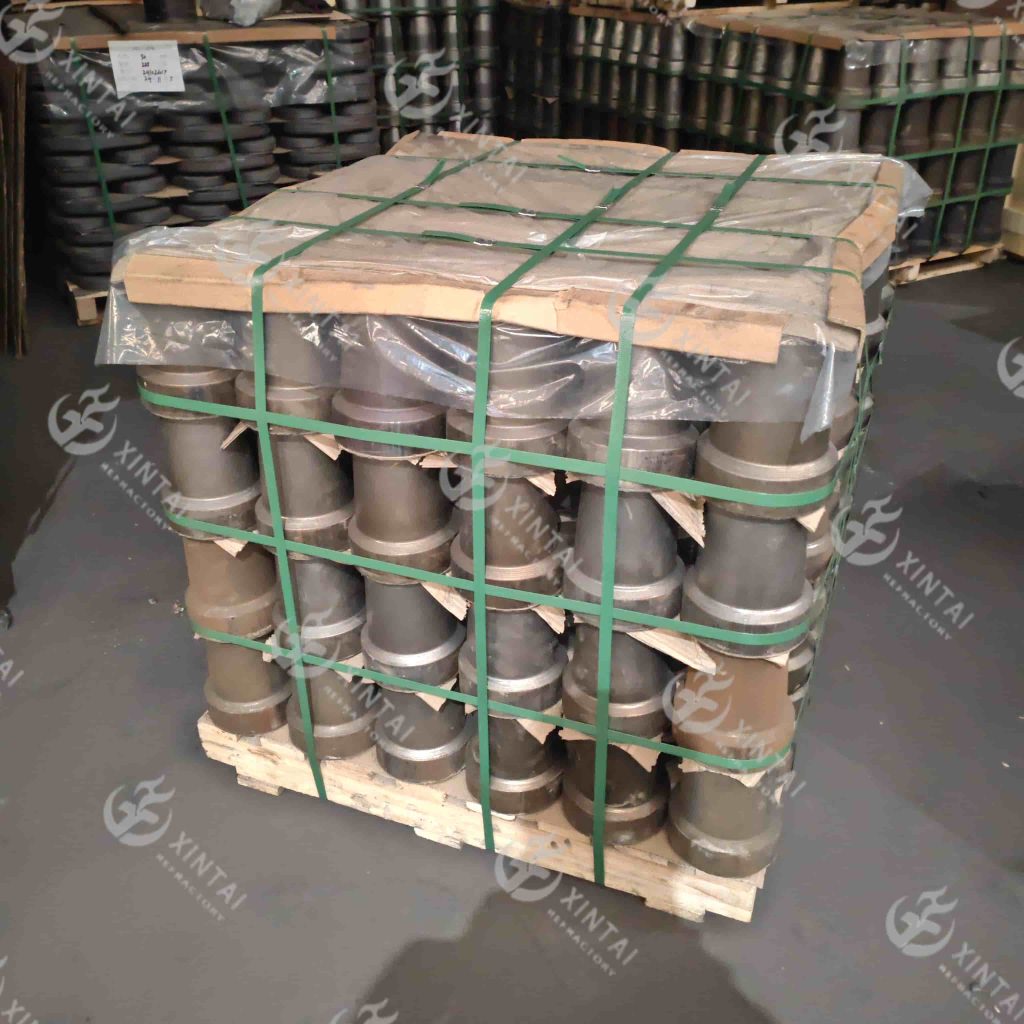

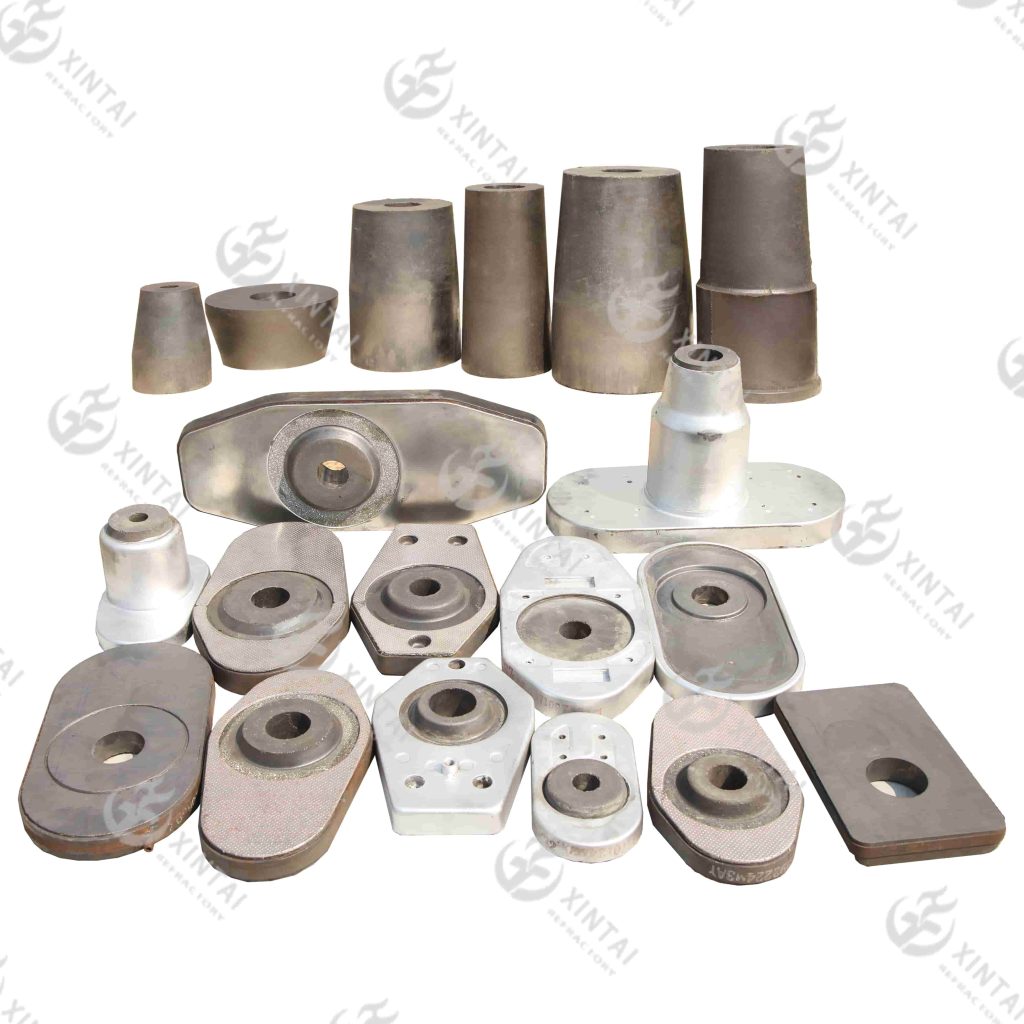

Шиберный затвор — сливной носок ковша

Экономический эффект: больше, чем стоимость материалов

Преждевременный выход шиберного затвора из строя несёт потери, выходящие далеко за цену огнеупоров:

Потери производства: 50 000–200 000 долларов в час простоя

Риски травматизма при контакте с расплавленной сталью

Снижение качества стали из-за загрязнения разрушенными огнеупорами

Экстренные ремонты и сверхурочные работы

Пример из практики:Крупный сталепроизводитель снизил отказы пластин шиберного затвора на 40 % за счёт правильного подбора материалов и режима прогрева, сэкономив 2,3 млн долларов в год только на сокращении простоев.

Будущее: новое поколение технологий шиберных затворов

Перспективные разработки позволят достичь ещё более высоких показателей:

Огнеупоры, модифицированные нанотехнологиями

Умные системы мониторинга для прогностического обслуживания

Композитные материалы с самовосстанавливающимися свойствами

Алгоритмы подбора материалов на основе ИИ

Действуйте уже сегодня

Понимание механизмов эрозии — только первый шаг. Грамотный подбор материалов, правильные эксплуатационные процедуры и плановое обслуживание способны значительно продлить срок службы шиберных затворов и сократить дорогостоящие отказы.

Основные выводы:

Подбирайте материал шиберного затвора под конкретную марку стали

Соблюдайте режим предварительного прогрева

Контролируйте термические циклы

Планируйте обслуживание на основе прогнозов, а не только реагируйте на аварии

Борьба с эрозией шиберных затворов не прекращается, но с правильными знаниями и технологиями вы сможете добиться стабильной и долговечной работы оборудования.
